คุณรู้หลักการพื้นฐานของการวัดอุณหภูมิเทอร์โมคัปเปิลหรือไม่?

2025-04-17

การวิจัยและพัฒนาอุปกรณ์ส่วนใหญ่ของโมดูลการได้มาของอุณหภูมิที่ขายดีที่สุดในตลาดขึ้นอยู่กับหลักการของเทคโนโลยีเทอร์โมคัปเปิลเทอร์โมคัปเปิลเป็นองค์ประกอบการตรวจจับอุณหภูมิและเครื่องมือหลักที่วัดอุณหภูมิโดยตรงและแปลงสัญญาณอุณหภูมิเป็นสัญญาณที่มีศักยภาพเทอร์โมอิเล็กทริกซึ่งจะถูกแปลงเป็นอุณหภูมิของสื่อที่วัดได้ผ่านเครื่องมือไฟฟ้า

หลักการพื้นฐานของการวัดอุณหภูมิเทอร์โมคัปเปิลคือตัวนำสองตัวของวัสดุที่แตกต่างกันก่อตัวเป็นวงปิด เมื่อมีการไล่ระดับอุณหภูมิที่ปลายทั้งสองกระแสจะผ่านลูป ในเวลานี้มีศักยภาพเทอร์โมอิเล็กทริกระหว่างปลายทั้งสองซึ่งเป็นเอฟเฟกต์ Seebeck ที่เรียกว่า

ตัวนำที่เป็นเนื้อเดียวกันทั้งสองของส่วนประกอบที่แตกต่างกันคือเทอร์โมคัปเปิล จุดสิ้นสุดที่มีอุณหภูมิสูงขึ้นคือจุดสิ้นสุดการทำงานและจุดสิ้นสุดที่มีอุณหภูมิต่ำกว่าคือปลายอิสระ ปลายอิสระมักจะอยู่ที่อุณหภูมิคงที่ จากความสัมพันธ์ในการทำงานระหว่างศักยภาพของเทอร์โมอิเล็กทริกและอุณหภูมิตารางการสำเร็จการศึกษาเทอร์โมคัปเปิลจะทำ; ตารางการสำเร็จการศึกษาจะได้รับเมื่ออุณหภูมิของปลายอิสระคือ 0 ℃ เทอร์โมคัปเปิลที่แตกต่างกันมีตารางการสำเร็จการศึกษาที่แตกต่างกัน

เมื่อวัสดุโลหะที่สามเชื่อมต่อกับเทอร์โมคัปเปิลลูปตราบใดที่อุณหภูมิของทางแยกทั้งสองของวัสดุเหมือนกันศักยภาพของเทอร์โมอิเล็กทริกที่เกิดจากเทอร์โมคัปเปิลจะยังคงไม่เปลี่ยนแปลงนั่นคือมันจะไม่ได้รับผลกระทบจากโลหะที่สามที่เชื่อมต่อกับลูป ดังนั้นเมื่อวัดอุณหภูมิของเทอร์โมคัปเปิลเครื่องมือวัดสามารถเชื่อมต่อได้ หลังจากการวัดศักยภาพของเทอร์โมอิเล็กทริกแล้วอุณหภูมิของสื่อที่วัดได้สามารถทราบได้ เทอร์โมคัปเปิลเชื่อมตัวนำสองตัวหรือเซมิคอนดักเตอร์ A และ B ของวัสดุที่แตกต่างกันเพื่อสร้างวงปิด

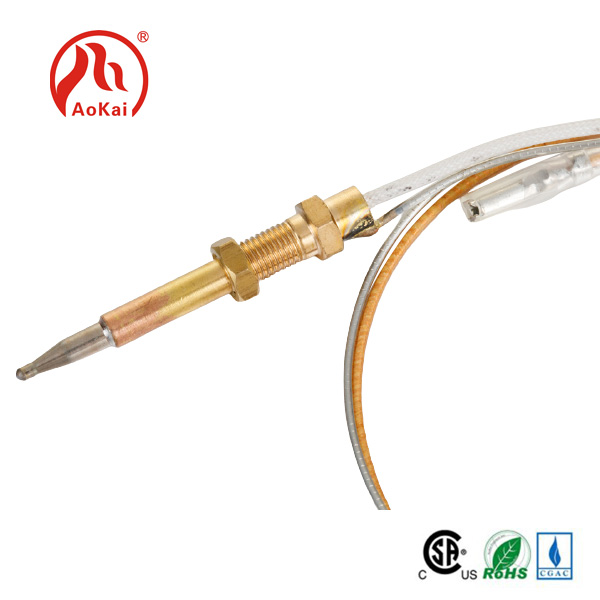

Thermocouple

เมื่อตัวนำสองตัวของส่วนประกอบที่แตกต่างกันเชื่อมต่อที่ปลายทั้งสองเพื่อสร้างลูปเมื่ออุณหภูมิของทางแยกแตกต่างกันแรงไฟฟ้าจะถูกสร้างขึ้นในลูป ปรากฏการณ์นี้เรียกว่าเอฟเฟกต์เทอร์โมอิเล็กทริกและแรงไฟฟ้านี้เรียกว่าศักยภาพเทอร์โมอิเล็กทริกเทอร์โมคัปเปิลใช้หลักการนี้เพื่อวัดอุณหภูมิ ในหมู่พวกเขาปลายที่ใช้โดยตรงในการวัดอุณหภูมิของสื่อเรียกว่าจุดสิ้นสุดการทำงานและอีกด้านหนึ่งเรียกว่าปลายเย็น; ปลายเย็นเชื่อมต่อกับเครื่องมือแสดงผลหรือเครื่องมือจับคู่และเครื่องมือแสดงผลจะบ่งบอกถึงศักยภาพของเทอร์โมอิเล็กทริกที่สร้างขึ้นโดยเทอร์โมคัปเปิล เทอร์โมคัปเปิลเป็นตัวแปลงพลังงานที่แปลงพลังงานความร้อนเป็นพลังงานไฟฟ้าและใช้ศักยภาพเทอร์โมอิเล็กทริกที่สร้างขึ้นเพื่อวัดอุณหภูมิ สำหรับศักยภาพเทอร์โมอิเล็กทริกของเทอร์โมคัปเปิลควรสังเกตปัญหาหลายอย่าง

1. ศักยภาพเทอร์โมอิเล็กทริกของเทอร์โมคัปเปิลคือความแตกต่างของการทำงานของอุณหภูมิที่ปลายทั้งสองของเทอร์โมคัปเปิลไม่ใช่การทำงานของความแตกต่างของอุณหภูมิที่ปลายทั้งสองของเทอร์โมคัปเปิล

2. ขนาดของศักยภาพเทอร์โมอิเล็กทริกที่สร้างขึ้นโดยเทอร์โมคัปเปิลไม่มีส่วนเกี่ยวข้องกับความยาวและเส้นผ่านศูนย์กลางของเทอร์โมคัปเปิลเมื่อวัสดุของเทอร์โมคัปเปิ้ลนั้นสม่ำเสมอ แต่มีองค์ประกอบของวัสดุเทอร์โมคัปเปิลและความแตกต่างของอุณหภูมิที่ปลายทั้งสอง;

3. เมื่อองค์ประกอบวัสดุของสายเทอร์โมคัปเปิลทั้งสองของเทอร์โมคัปเปิลถูกกำหนดขนาดของศักยภาพเทอร์โมอิเล็กทริกของเทอร์โมคัปเปิลนั้นเกี่ยวข้องกับความแตกต่างของอุณหภูมิของเทอร์โมคัปเปิลเท่านั้น หากอุณหภูมิของปลายเย็นของเทอร์โมคัปเปิลคงที่ความเทอร์โมอิเล็กทริกของเทอร์โมคัปเปิลเป็นเพียงฟังก์ชั่นเดียวของอุณหภูมิการทำงาน
